El generador de turbina eólica está diseñado con reguladas turbinas eólicas de 3 aspas inclinadas con velocidad variable. Las cargas son calculadas con las siguientes aspas del rotor: ae2.5-50.3 acc. a GL/IEC clase tipo TC3A ae2.5-46.9 acc. a GL/IEC clase tipo TC2A+ (velocidades de viento extremas TC1). El tren de conducción y todos los demás componentes principales están diseñados para operaciones sincrónicas y ásincronicas. Todo el generador será definido en dos configuraciones diferentes para las divergentes condiciones climáticas, "normal"/"caliente" y "clima frío". Las versiones para climas caliente y frío son a prueba de fallos contra tormentas de arena. El generador de turbina eólica puede ser diseñado con un generador sincrónico, así como con uno ásincronico.
Especificaciones técnicas del generador de turbina eólica HW3/S2500
| Turbina eólica | Tipo de turbina eólica | HW90/2500 | HW97/2500 | HW103/2500 | HW110/2500 |
| Clase de viento | IA | IIA+ | IIIA | S | |
| Potencia nominal (kW) | 2500 | ||||
| Velocidad de corte de entrada del viento (m/s) | 3 | ||||
| Velocidad de corte de salida del viento (m/s) | 25 | 22 | |||
| Velocidad nominal del viento (m/s) | 12.5 | 12 | 11.7 | 11.2 | |
| Rango de temperaturas de trabajo | Clima frío: ‐30℃~40℃, Clima normal:‐10℃~45℃。 | ||||
| Rango de temperatura de subsistencia | Clima frío: ‐40℃~50℃, Clima normal:‐20℃~50℃。 | ||||
| Sistema rotor | Diámetro del rotor (m) | 90 | 97 | 103 | 110 |
| Longitud de las astas (m) | 43.8 | 45.6 | 50.3 | 53.6 | |
| Conductor | Servo DC, motor AC | ||||
| Cadena de conducción | Disposición del rotor de rodamiento | TDI+NNU | |||
| Caja de velocidad | Radio de alta velocidad con 3 etápas | ||||
| Generador y convertidor | PMSG + Convertidor completo | ||||
| Sistema de soporte | Estructura principal | 2 partes conectadas por pernos | |||
| Sistema de viraje | 4 conductores de viraje y soportes de giro | ||||
| Torre | Cono‐forma de tubo de acero | ||||
| Freno de seguridad | Frenos aerodinámicos | Sistema de paso individual | |||
| Frenos mecánicos | Disposición simétrica de frenos de alta velocidad | ||||
| Control | Sistema de adminstración | PLC+SCADA | |||
| Peso | Aspas (Kg/por aspa) | 11000 | 11200 | 11600 | 12500 |
| Rotor sin aspas (Kg) | 24000 | ||||
| Góndola (Kg) | 87000 | ||||
| Torre | Altura del centro (m) | 70/80/90/100 | |||

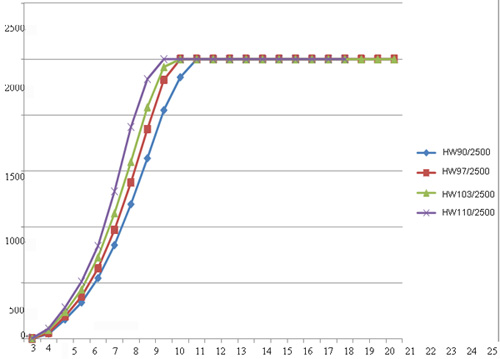

Curva de poder
| Velocidad del viento (m/s) | Potencia de salida (kW), Densidad del aire(ρ=1.225kg/m3) | |||
| HW90/2500 | HW97/2500 | HW103/2500 | HW110/2500 | |
| 3 | 1.8 | 2.2 | 3.3 | 4 |
| 4 | 45.1 | 52.5 | 78.4 | 91.2 |
| 5 | 172.6 | 200.5 | 237.9 | 280.3 |
| 6 | 325.1 | 377.7 | 440.5 | 511.4 |
| 7 | 541.8 | 629.4 | 729.7 | 830.2 |
| 8 | 837.8 | 973.2 | 1120.7 | 1318.2 |
| 9 | 1202.7 | 1397.1 | 1581.5 | 1893.7 |
| 10 | 1613.6 | 1874.4 | 2071.4 | 2422.5 |
| 11 | 2043.9 | 2374.3 | 2500 | 2500 |
| 12 | 2338.2 | 2500 | 2500 | 2500 |
| 13 | 2500 | 2500 | 2500 | 2500 |
| 14 | 2500 | 2500 | 2500 | 2500 |
| 15 | 2500 | 2500 | 2500 | 2500 |
| 16 | 2500 | 2500 | 2500 | 2500 |
| 17 | 2500 | 2500 | 2500 | 2500 |
| 18 | 2500 | 2500 | 2500 | 2500 |
| 19 | 2500 | 2500 | 2500 | 2500 |
| 20 | 2500 | 2500 | 2500 | 2500 |
| 21 | 2500 | 2500 | 2500 | 2500 |
| 22 | 2500 | 2500 | 2500 | 2500 |
| 23 | 2500 | 2500 | 2500 | ‐ |
| 24 | 2500 | 2500 | 2500 | ‐ |
| 25 | 2500 | 2500 | 2500 | - |
